Przegląd produktu

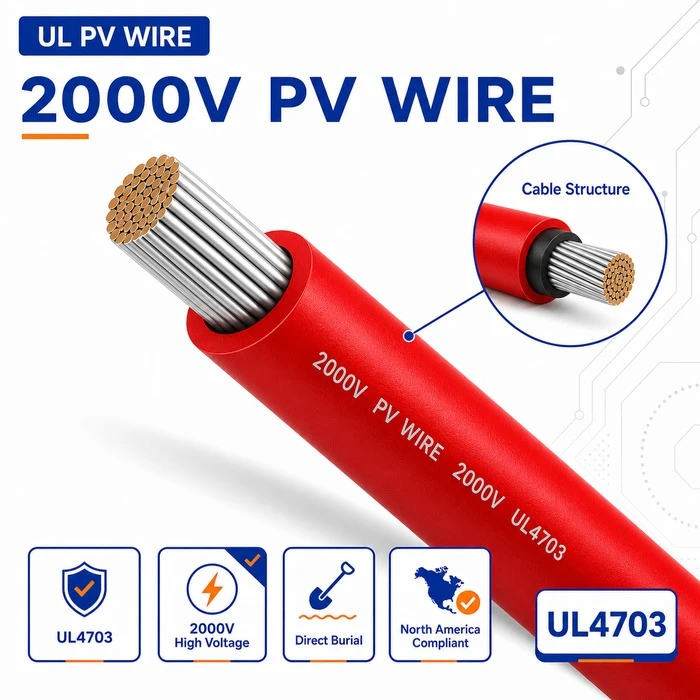

Przewód fotowoltaiczny 2000 V został zaprojektowany z myślą o architekturze systemów fotowoltaicznych wysokiego- nowej generacji. Ponieważ branża fotowoltaiczna zmierza w kierunku napięcia stałego 1500 V i wyższych, system izolacji drutu musi dotrzymać kroku. Standardowy przewód fotowoltaiczny o napięciu 600 V lub 1000 V nie może być stosowany w systemach zaprojektowanych na napięcie wyższe niż jego napięcie znamionowe, a w przypadku-projektów na skalę użyteczności publicznej coraz częściej przyjmuje się konstrukcje łańcuchów o napięciu 1500 V, przewód o napięciu znamionowym 2000 V-zapewnia zarówno wymagany margines izolacji, jak i rezerwę miejsca na przyszłą ewolucję systemu. To nie jest po prostu grubsza wersja standardowego drutu fotowoltaicznego. Mieszanka izolacyjna, grubość ścianki i właściwości dielektryczne zostały specjalnie opracowane, aby wytrzymać ciągłą pracę przy napięciu 2000 V DC.

Dane techniczne

Parametr	Specyfikacja
Napięcie znamionowe	2000 V prądu stałego
Dyrygent	Skrętka z cynowanej miedzi
Dostępne mierniki	14 AWG do 4/0 AWG
Izolacja	Usieciowany-polietylen, zwiększona grubość ścianki
Ocena temperatury	90 stopni na mokro, 150 stopni na sucho
Odporność na światło słoneczne	Odporny na działanie promieni słonecznych
Kurtka	Jednowarstwowa-izolacja XLPE
Wymienianie kolejno	UL 4703 (napięcie znamionowe 2000 V)
Zastosowanie NEC	Obwody źródeł PV, obwody wyjściowe PV w systemach powyżej 1000V DC
Kolor	Czarny, czerwony lub niestandardowy

Dlaczego napięcie znamionowe 2000 V ma znaczenie

Przejście z konstrukcji stringów o napięciu 1000 V na 1500 V prądu stałego jest jednym z najważniejszych trendów w-energii fotowoltaicznej w skali użytkowej. Dłuższe ciągi oznaczają mniej elementów łączących, mniej miedzi i niższą równowagę--kosztów systemu. Ale to przesunięcie oznacza również, że przewód musi być przystosowany do wyższego napięcia, a NEC wymaga, aby napięcie znamionowe kabla było równe lub wyższe od maksymalnego napięcia systemu, łącznie z współczynnikiem korygującym zimny-temperaturę otwarcia-obwodu.

W praktyce system prądu stałego o napięciu 1500 V może w niskich temperaturach wytwarzać-napięcia w obwodzie otwartym dochodzące do 1600–1700 V. Przewód o napięciu znamionowym-2000 V zapewnia wygodny margines powyżej tego poziomu, zapewniając zgodność z przepisami bez konieczności stosowania specjalnego uzasadnienia technicznego. Pozycjonuje również instalację pod kątem potencjalnego przyszłego wzrostu napięcia systemowego w miarę ciągłego rozwoju technologii falowników i modułów.

Podstawowe zastosowania

Okablowanie łańcuchowe 1500 V DC

Podstawowe zastosowanie. W-skalach użyteczności publicznej i dużych systemach komercyjnych zaprojektowanych na napięcie stałe 1500 V każdy przewodnik w obwodzie źródła fotowoltaicznego musi mieć napięcie znamionowe 2000 V. Obejmuje to przewody szeregowe, przewody uziemiające i wszelkie przedłużacze w sekcji prądu stałego-wysokonapięciowego systemu.

Obwody sumatora i zasilacza wysokiego-napięcia

Wyjścia sumatora i zasilacz prądu stałego pracujące w systemach 1500 V wymagają również przewodu o napięciu znamionowym 2000 V-. Napięcie znamionowe dotyczy całej ścieżki obwodu prądu stałego, a nie tylko przewodów na poziomie stringu.

Przyszła-gotowa infrastruktura

Niektórzy twórcy projektów określają przewód 2000 V nawet w obecnych systemach 1000 V, aby uniknąć konieczności zmiany okablowania w przypadku późniejszej modernizacji obiektu do architektury 1500 V. To przyszłościowe-podejście zwiększa minimalne koszty w czasie instalacji i może zaoszczędzić znaczne wydatki, jeśli w okresie eksploatacji systemu nastąpi aktualizacja napięcia.

Scenariusze zastosowań

Użytkowe-farmy słoneczne na skalę przemysłową

Duże farmy fotowoltaiczne działające przy napięciu 1500 V DC stanowią główny rynek drutu fotowoltaicznego 2000 V. Projekty te wykorzystują dłuższe ciągi z większą liczbą modułów połączonych szeregowo, generując wyższe-napięcie w obwodzie otwartym, co wymaga zwiększonej wartości izolacji. Każdy przewód łańcuchowy, przewód wyjściowy i wyjście łącznika w sekcji prądu stałego wykorzystuje przewód o napięciu znamionowym 2000 V-, aby spełnić wymagania NEC.

Duże systemy komercyjne z falownikami 1500 V

W miarę jak falowniki łańcuchowe 1500 V stają się dostępne w mniejszych obudowach, duże komercyjne systemy dachowe i wiaty samochodowe zaczynają przyjmować architekturę wysokiego-prądu stałego. 2000V PV Wire, która umożliwia tym instalacjom uzyskanie oszczędności kosztów BOS wynikających z projektowania na 1500 V przy jednoczesnym zachowaniu pełnej zgodności z przepisami.

Pamięć masowa Solar Plus z szyną prądu stałego-wysokonapięciowego

Niektóre zaawansowane architektury magazynowania wykorzystują sprzężenie-prądu stałego wysokiego napięcia pomiędzy układem fotowoltaicznym a systemem akumulatorów. Gdy napięcie szyny prądu stałego przekracza 1000 V, wszystkie przewody w sekcji wysokiego-napięcia wymagają przewodu o napięciu znamionowym 2000 V-, aby spełnić wymagania bezpieczeństwa i przepisy.

Przewodnik wyboru

Przewód fotowoltaiczny 2000 V jest wymagany w każdym systemie fotowoltaicznym, w którym maksymalne napięcie systemu przekracza 1000 V prądu stałego. Dotyczy to wszystkich projektów łańcuchów 1500 V DC po zastosowaniu współczynnika korekcji napięcia w zimnej temperaturze NEC.

W przypadku systemów pracujących przy napięciu stałym 1000 V lub niższym wystarczający jest standardowy przewód fotowoltaiczny o napięciu znamionowym 1000 V-. Jednakże określenie przewodu 2000 V w systemie 1000 V zapewnia elastyczność przyszłej modernizacji przy minimalnych dodatkowych kosztach.

Porównanie napięcia znamionowego

Ocena	Typowe napięcie systemu	Wspólna aplikacja
600V	Do 600 V prądu stałego	Starsze systemy mieszkaniowe, małe-poza siecią
1000V	Do 1000 V prądu stałego	Standardowa fotowoltaika do zastosowań mieszkaniowych i komercyjnych
2000V	Do 2000 V prądu stałego	{0}}Skala użytkowa, duże projekty komercyjne,-przygotowane na przyszłość

Wsparcie techniczne

Zapewniamy pomoc w doborze średnicy drutu w oparciu o napięcie systemu, konfigurację łańcucha, wymagania dotyczące obciążalności prądowej NEC i obliczenia spadku napięcia. Pomoc w zakresie dokumentacji obejmuje arkusze danych, weryfikację wykazu UL oraz materiały dotyczące zgodności-specyficznego projektu na potrzeby wydawania zezwoleń i inspekcji.
